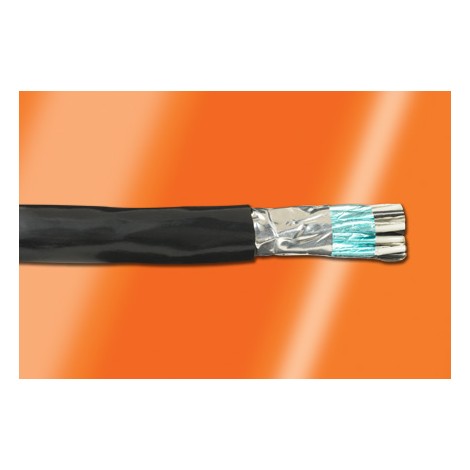

Alpha Wire 6212C (300V 22AWG 2Pair 호일차폐 저정전용량 컴퓨터·RS-422 통신 케이블)
정밀 컴퓨터 인터페이스, RS-422/RS-232 시리얼 통신망 및 산업용 데이터 수집 시스템에 최적화된 Alpha Wire Communication & Control 케이블입니다.
발포 절연체(Foam Insulation)를 적용하여 12.5 pF/ft의 극저정전용량(Low Capacitance)과 105Ω 특성 임피던스를 실현하였으며, 100% 알루미늄 호일 차폐로 고속 디지털 신호 전송 시 펄스 왜곡과 노이즈를 완벽 차단합니다.
핵심 특장점 (Key Features)
-
초저정전용량 (Low Capacitance, 12.5 pF/ft):
발포 폴리올레핀/발포 PE 절연 기술을 채택하여 상간 커패시턴스를 12.5 pF/ft 수준으로 극소화해 장거리 고속 데이터 전송 시 신호 감쇠 및 펄스 뭉개짐을 방지합니다.
-
정밀 105Ω (±10) 특성 임피던스 정합:
컴퓨터 신호선 및 디지털 시리얼 통신에 최적화된 105Ω 임피던스를 유지하여 임피던스 불일치에 의한 신호 반사파 손실을 최소화합니다.
-
100% 전면 알루미늄 호일 차폐 (Foil Shield):
알루미늄/마일러 테이프(25% 이상 오버랩)와 22 AWG 주석도금 드레인 와이어가 내장되어 고주파 전자기 노이즈(EMI/RFI)를 효과적으로 접지 배출합니다.
-
UL AWM Style 2919 & UL Type CM 인증:
저전압 컴퓨터 통신 표준 규격(UL 2919) 및 건물 내 통신선 난연 규격을 모두 통과하여 방송, 전산, 제어 설비 감리에 부합합니다.
용도 및 적용 분야 (Applications)
- RS-422 / RS-232 / 시리얼 데이터 링크: 차동 신호 전송(Tx/Rx) 기반의 장거리 디지털 시리얼 통신 및 주변기기 상호 결선
- 컴퓨터 및 서버 랙 인터페이스 배선: 전산실 메인프레임, POS 단말기, 비즈니스 머신 및 데이터 수집 시스템(DAQ) 연결
- 정밀 계측기 및 자동화 제어반: PLC 통신 모듈, HMI 터치패널, 연구실 정밀 계측 장비 간 노이즈 차폐 통신 라인
- 방송국 및 스튜디오 제어 신호: 방송 장비 리모트 컨트롤 라인 및 스위처 제어 인터페이스 배선
상세 기술 사양 (Technical Specifications)
1. 물리적 및 구조 사양
| 제조사 / 품번 | Alpha Wire / 6212C |
|---|
| 시리즈 | Communication & Control (Low Capacitance) |
|---|
| 선수 구성 | 2 Pair (4코어, 트위스트 페어 구조) |
|---|
| 도체 규격 및 재질 | 22 AWG ($7 \times 30$) / 주석도금 구리 연선 (Tinned Copper) |
|---|
| 절연체 재질 / 두께 | 발포 폴리에틸렌 (Foam PE/PP) / 0.020 in (0.51 mm) |
|---|
| 심선 식별 색상 (Color Code A) | Pair 1: Black & Red / Pair 2: Black & White |
|---|
| 차폐 구조 (Shielding) | Aluminum/Mylar Tape (100% 호일 전면 차폐, Foil Facing Out) |
|---|
| 드레인 와이어 (접지선) | 22 AWG ($7 \times 30$), 주석도금 구리 연선 (TC) |
|---|
| 외피 재질 / 색상 | PVC / Slate (회색 계열) |
|---|
| 케이블 외경 (Nominal OD) | 0.304 in (7.72 mm) |
|---|
2. 전기적 및 전송 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL Type CM / UL AWM 2919) |
|---|
| 특성 임피던스 (Impedance) | 105 Ω (±10 Ω) |
|---|
| 상간 정전용량 (Mutual Cap) | 12.5 pF/ft (41.0 pF/m) @ 1 kHz (초저정전용량) |
|---|
| 차폐간 정전용량 (Ground Cap) | 22.0 pF/ft (72.2 pF/m) @ 1 kHz |
|---|
| 전파 속도 (Velocity of Propagation) | 78% Nominal |
|---|
| 도체 직류 저항 (DCR) | 16.5 Ω / 1,000ft (@ 20°C) |
|---|
| 사용 운용 온도 범위 | -20°C To +80°C (UL AWM 2919) |
|---|
3. 규격 및 안전 인증 (Compliances)
| UL 스타일 승인 (AWM) | UL Style 2919 (80°C, 30V / 저전압 컴퓨터 케이블) |
|---|
| NEC / UL 난연 규격 | UL Type CM (75°C), VW-1 / CSA CMG (60°C) FT4 |
|---|
| 환경 및 유럽 표준 규제 | RoHS3 (EU Directive 2015/863), REACH 충족, CE Mark |
|---|
자주 묻는 질문 (Q&A)
Q1. RS-422 통신(Tx+, Tx-, Rx+, Rx-)에 6212C를 그대로 사용해도 되나요?
A. 네, RS-422 송수신(Full-Duplex) 4선식 통신에 최적화된 2Pair 구조입니다.
Pair 1(Black-Red)을 송신(Tx+, Tx-), Pair 2(Black-White)를 수신(Rx+, Rx-)으로 각각 트위스트 페어 매칭하여 결선하면 페어 간의 상호 크로스토크 간섭 없이 깨끗한 차동 디지털 신호를 장거리 전송할 수 있습니다.
Q2. Slate 색상 외피 외에 다른 패키지나 규격도 나오나요?
A. 기본 표준 색상은 Slate(회색)이며, 포장 길이에 따라 SL001(1000ft), SL002(500ft)로 공급됩니다.
국내외 전산 및 산업 설비에서 널리 쓰이는 표준 회색 외피 제품으로, 내부에 810 Denier 나일론 립코드(Ripcord)가 포함되어 있어 단말 탈피 작업이 매우 용이합니다.
