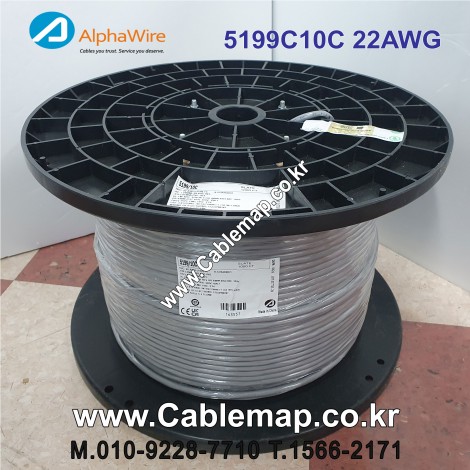

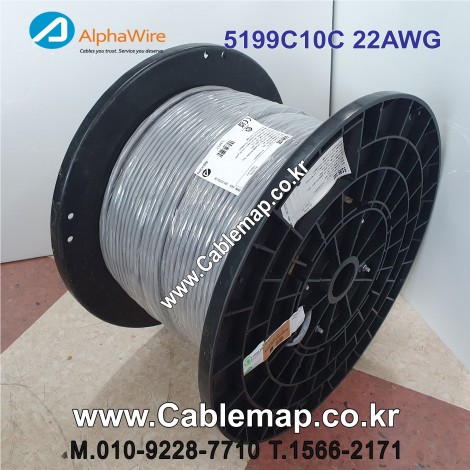

Alpha Wire 5199/10C (Xtra-Guard® 1 300V 22AWG 10코어 전체 차폐 다심 제어 케이블)
산업용 자동화 제어반, 컴퓨터 인터페이스 및 정밀 계측 시스템에 특화된 Alpha Wire의 프리미엄 Xtra-Guard® 1 시리즈 케이블입니다.
22 AWG 주석도금 구리 연선과 100% SUPRASHIELD® (알루미늄/폴리에스터/편조) 이중 차폐 구조를 적용하여 가혹한 노이즈 환경에서도 정밀 신호를 무결하게 보호합니다.
핵심 특장점 (Key Features)
-
강력한 SUPRASHIELD® 이중 차폐 구조:
알루미늄/폴리에스터 호일 차폐(100%)와 주석도금 구리 편조 차폐(70%)가 결합된 SUPRASHIELD®를 적용하여 고주파 및 저주파 전자기 노이즈(EMI/RFI)를 완벽 차단합니다.
-
우수한 도체 유연성 (22 AWG TC 연선):
22 AWG ($7 \times 30$) 주석도금 구리(Tinned Copper) 연선을 채택하여 부식을 방지하고 굴곡 유연성을 높여 제어반 내부 단말 가공성을 극대화했습니다.
-
Xtra-Guard® 1 프리미엄 PVC 외피:
일반 PVC 대비 물리적 마찰과 오일, 화학물질 저항성이 대폭 향상된 프리미엄 피복을 적용하여 공장 자동화 현장에서 내구성이 우수합니다.
-
다심 10코어 컬러 코드 정밀 식별:
국제 표준 알파와이어 컬러 코드가 적용되어 10개의 심선을 오결선 없이 빠르고 정확하게 결선할 수 있습니다.
용도 및 적용 분야 (Applications)
- 공장 자동화 및 PLC 제어반: PLC 입출력(I/O) 모듈, 센서 인터페이스, 솔레노이드 밸브 및 산업용 제어 장치 간 다심 신호 전송
- 컴퓨터 및 RS-232/데이터 통신: 시리얼 통신, 통신 랙 내부 멀티 채널 포맷 통신 및 주변기기 상호 연결
- 정밀 계측 및 의료/검사 장비: 노이즈 유입에 민감한 정밀 측정 센서, 의료 기기 인터페이스 및 모니터링 배선
- 빌딩 자동화 및 수배전반 배선: 중앙 제어실 모니터링, 출입 통제반 및 수배전반 내부 노이즈 차폐 다심 라인
상세 기술 사양 (Technical Specifications)
1. 물리적 및 구조 사양

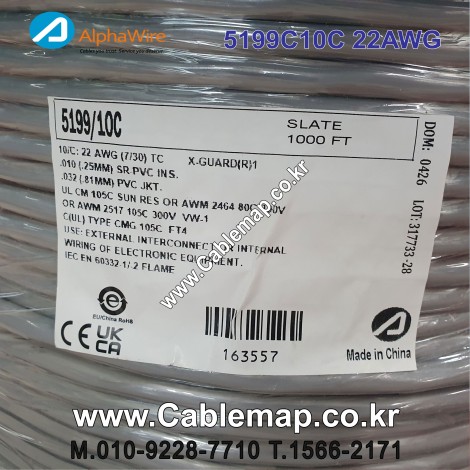

| 제조사 / 모델명 | Alpha Wire / 5199/10C |
|---|
| 제품 시리즈 | Xtra-Guard® 1 High Performance |
|---|
| 선수 구성 (코어 수) | 10 코어 (10 Conductors) |
|---|
| 도체 규격 및 재질 | 22 AWG ($7 \times 30$) / 주석도금 구리 연선 (TC) |
|---|
| 절연체 재질 / 두께 | Premium PVC / 0.010 in (0.25 mm) |
|---|
| 차폐 재질 (Shielding) | SUPRASHIELD® (알루미늄 호일 100% + 주석도금 구리 편조 70%) |
|---|
| 드레인 와이어 (접지선) | 22 AWG ($7 \times 30$), 주석도금 구리 (TC) |
|---|
| 외피 재질 / 색상 | Premium PVC / Slate (그레이 계열) |
|---|

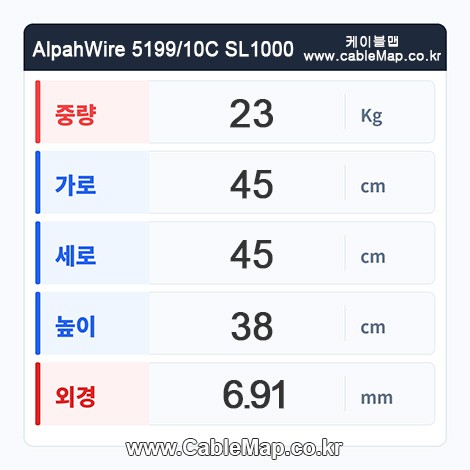

| 케이블 외경 (Nominal OD) | 0.273 in (6.93 mm) |
|---|
2. 전기적 및 작동 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL AWM 2464 / UL CM) |
|---|
| 상간 정전용량 (심선-심선) | 36 pF/ft (118 pF/m) @ 1 kHz |
|---|
| 차폐간 정전용량 (심선-차폐) | 65 pF/ft (213 pF/m) @ 1 kHz |
|---|
| 도체 직류 저항 (DCR) | 15.6 Ω / 1,000ft (@ 20°C) |
|---|
| 차폐 직류 저항 (DCR) | 2.8 Ω / 1,000ft (@ 20°C) |
|---|
| 사용 운용 온도 범위 | -35°C To +105°C (넓은 온도 안정성 확보) |
|---|
3. 규격 및 안전 인증 (Compliances)
| UL 승인 스타일 (AWM) | UL Style 2464 (300V, 80°C) / UL Style 21894 (300V, 105°C) |
|---|
| NEC / UL 난연 규격 | Article 800, Type CM / CEC C(UL) CMG |
|---|
| 화재 시험 표준 (Flammability) | VW-1 / FT4 Vertical Tray Flame Test |
|---|
| 환경 규제 만족 가이드 | RoHS3 (EU Directive 2015/863), REACH 충족, CE Mark |
|---|
자주 묻는 질문 (Q&A)
Q1. 일반 비차폐 제어 케이블이나 호일 차폐 전선에 비해 SUPRASHIELD® 모델의 장점은 무엇인가요?
A. 고주파(호일)와 저주파(편조) 전자기파를 동시에 차단해 신호 오작동을 차단합니다.
호일 차폐만 있는 케이블은 고주파 노이즈에는 강하지만 물리적 인장 및 저주파 차폐에 한계가 있고, 편조 차폐만 있는 케이블은 미세 고주파 노이즈가 새어 들어올 수 있습니다. SUPRASHIELD®가 적용된 Alpha Wire 5199/10C는 100% 호일 + 70% 편조의 이중 차폐 구조로 공장 내 인버터, 용접기, 모터 주변에서도 10개 코어의 제어 신호를 완벽하게 보존합니다.
Q2. 케이블 체인(Cable Carrier)이나 무빙 가동부에 사용해도 무방한가요?
A. 고정 배선(Static) 및 일반적인 유연 포설용이므로, 지속 무빙에는 연속 굴곡 전용 라인업을 추천합니다.
5199/10C는 Xtra-Guard® 1 시리즈로 고정 배선 및 굴곡 유연성이 우수하지만, 수백만 회의 왕복 운동이 일어나는 드래그 체인/케이블 베어 가동부용 케이블은 아닙니다. 케이블 체인에 수십만 회 이상 무빙 배선이 필요하신 경우에는 연속 가동 전용 제품인 Alpha Wire Xtra-Guard® Flex 시리즈나 MachFlex™ 가동선을 채택하시는 것이 단선을 예방하는 방법입니다.
