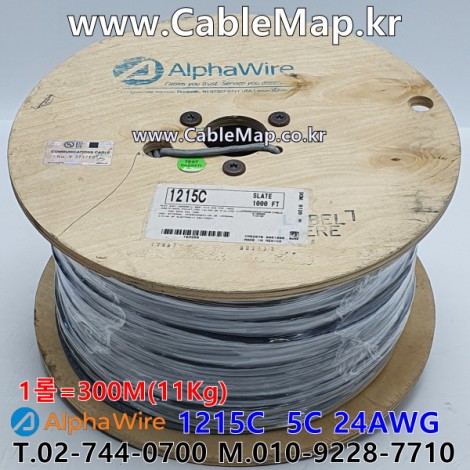

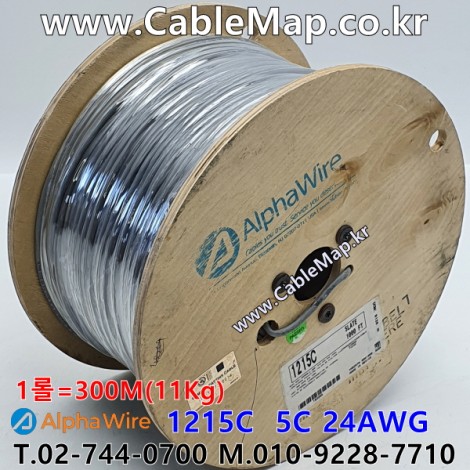

AlphaWire 1215C, Slate 5C 24AWG 알파와이어 300미터 > 통신 및 제어 통신·제어·계측 및 각종 장비 내부 신호 배선에 적합한 Alpha Wire 1215C 실드 다심 케이블입니다.
24 AWG 주석도금 구리(Tinned Copper) 5심 도체에 Aluminum/Mylar 포일 실드와 24 AWG 드레인 와이어를 적용하여, 신호선 구성에 필요한 차폐 구조와 배선 편의성을 갖춘 산업용 케이블입니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | Alpha Wire / 1215C |
|---|---|
| 제품 분류 | Communication & Control Cable |
| 선수 구성 | 5 Conductors |
| 도체 규격 | 24 AWG · 7/32 |
| 도체 재질 | Tinned Copper |
| 도체 절연 | Semi-Rigid PVC · 0.010 in Nominal Wall |
| 도체 색상 | Black / Red / White / Green / Orange |
| 실드 재질 | Aluminum / Mylar Tape |
| 실드 오버랩 | 25% Minimum |
| 드레인 와이어 | 24 AWG · 7/32 · Tinned Copper |
| 외피 재질 | PVC |
| 외피 색상 | Slate |
| 공칭 외경 | 0.187 in (약 4.75 mm) |
2. 전기적 및 기계적 특성 사양
| 전압 정격 | 300 V RMS (Engineering Purposes Only) |
|---|---|
| UL AWM Style 2576 | 80°C / 150 V RMS |
| 사용 온도 범위 | -20°C ~ +80°C |
| 도체 직류 저항 (DCR) | 26 Ω / 1000 ft @ 20°C · Nominal |
| 실드 직류 저항 | 19.6 Ω / 1000 ft @ 20°C · Nominal |
| 최소 굴곡 반경 | 케이블 외경의 10배 |
| 최대 인장력 | 21.1 lbs |
3. 규격 및 안전 인증 (Compliances)
| UL AWM | UL Style 2576 |
|---|---|
| UL 케이블 규격 | UL CM · VW-1 |
| CSA 규격 | CSA CMG · FT4 |
| 환경 규제 | RoHS 2 / RoHS 3 · REACH |
| 적용 분야 | Communication / Control / Instrumentation / Security / Audio |
Q1. 1215C는 몇 가닥의 전선으로 구성되어 있나요?
A. 24 AWG 도체 5가닥으로 구성된 5심 케이블입니다.
각 도체는 7/32 구조의 주석도금 구리(Tinned Copper) 연선이며, Black / Red / White / Green / Orange 색상으로 구분됩니다.
Q2. 1215C의 실드 구조는 어떻게 되어 있나요?
A. Aluminum/Mylar 포일 실드와 24 AWG Tinned Copper 드레인 와이어로 구성됩니다.
제조사 사양상 포일 실드의 오버랩은 최소 25%이며, 드레인 와이어가 함께 구성되어 실드 접지 연결에 사용할 수 있는 구조입니다.
Q3. 1215C는 300V 케이블인가요?
A. 제조사 자료에서 300 V RMS가 기재되어 있지만, 적용 규격에 따라 구분해서 확인해야 합니다.
300 V RMS는 제조사 자료상 Engineering Purposes Only로 표기되어 있으며, UL AWM Style 2576의 정격은 80°C / 150 V RMS입니다. 따라서 실제 설계 및 설치 시에는 적용하려는 규격과 사용 조건에 맞춰 정격을 확인해야 합니다.
Q4. 1215C는 어떤 용도로 사용하기 적합한가요?
A. 통신·제어·계측 및 각종 장비의 신호 배선에 활용할 수 있습니다.
5심 다심 구조와 Aluminum/Mylar 포일 실드를 갖춘 제품으로, 산업용 제어 시스템, 계측 장비, 센서 및 보안 시스템 등 다심 신호 배선이 필요한 용도에 적용할 수 있습니다. 단, 실제 적용 가능 여부는 사용 전압·전류·환경 및 관련 규격을 함께 검토해야 합니다.
※ 본 상품의 기술 정보는 Alpha Wire 공식 제품 자료를 기준으로 작성되었습니다.
※ 1215C의 전압 정격은 적용 규격에 따라 차이가 있으므로 실제 설계 및 사용 환경에 맞는 기술자료를 반드시 확인하시기 바랍니다.
※ 케이블의 세부 포장 단위 및 주문 품번은 판매처에서 제공하는 실제 재고 및 발주 사양을 확인해 주시기 바랍니다.
