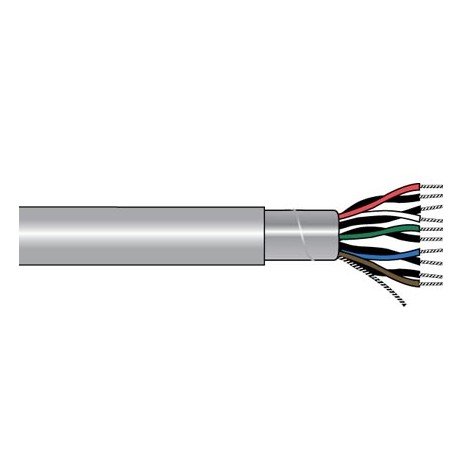

[알파와이어] AlphaWire 2219/15C 15PR 22AWG SHIELDED > 통신 및 제어
대규모 공장 자동화 PLC 분산 제어, 다채널 아날로그/디지털 센서 계측, 빌딩 통합 관제 시스템 및 컴퓨터 데이터 인터페이스에 최적화된 Alpha Wire 정품 15Pair 차폐 케이블입니다.
22 AWG 15쌍(총 30코어) 트위스트 페어 구조로 인접 채널 간 상호 누화(Crosstalk)를 억제하고, 100% 알루미늄/폴리에스터 호일 전체 차폐와 22 AWG 접지선을 결합하여 외부 전자파 노이즈(EMI/RFI)를 효과적으로 차단합니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | Alpha Wire / 2219/15C |
|---|---|
| 제품 시리즈 | Communication & Control (Alpha Essentials) |
| 선수 구성 (Pairs) | 15 Pair (총 30코어 트위스트 페어) |
| 도체 규격 및 재질 | 22 AWG ($7 \times 30$) / 주석도금 구리 연선 (Tinned Copper) |
| 절연체 재질 / 두께 | PVC / 0.010 in (0.25 mm) |
| 페어 식별 색상 (Color Code A) | Pair 1: Black-Red ~ Pair 15: Red-White 등 15개 표준 조합 |
| 차폐 구조 (Shielding) | Overall Foil (알루미늄/폴리에스터 호일 100% 차폐) |
| 드레인 와이어 (접지선) | 22 AWG ($7 \times 30$), 주석도금 구리 연선 (TC) |
| 외피 재질 / 색상 | PVC (두께 0.040 in / 1.02 mm) / Slate (회색) |
| 케이블 외경 (Nominal OD) | 0.505 in (12.83 mm) [최대 0.530 in / 13.46 mm] |
2. 전기적 및 기계적 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL CM) / 150 V RMS (UL AWM 2576) |
|---|---|
| 상간 정전용량 (심선-심선) | 35 pF/ft (114.8 pF/m) @ 1 kHz |
| 차폐간 정전용량 (심선-차폐) | 63 pF/ft (206.7 pF/m) @ 1 kHz |
| 특성 임피던스 (Impedance) | 67 Ω Nominal |
| 인덕턴스 (Inductance) | 0.17 µH/ft Nominal |
| 도체 직류 저항 (DCR) | 16.5 Ω / 1,000ft (54.1 Ω/km) @ 20°C |
| 차폐 외피 직류 저항 | 10.4 Ω / 1,000ft @ 20°C |
| 최소 곡률 반경 (Bend Radius) | 10배 x 케이블 외경 (약 128 mm) |
| 최대 인장 하중 (Pull Tension) | 170 Lbs (약 77.1 kg) Maximum |
| 사용 운용 온도 범위 | -20°C To +80°C (UL CM 운용 시 75°C) |
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 규격 인증 | UL Type CM (75°C, 300V), VW-1 / NEC Article 800 |
|---|---|
| UL 기기 배선 스타일 (AWM) | UL AWM Style 2576 (80°C, 150V, VW-1) |
| CSA 규격 인증 | CSA Type CMG (75°C, FT4) |
| 화재 시험 표준 (Flammability) | UL VW-1, CSA FT4 수직 트레이 연소 시험 통과 |
| 환경 및 유럽 표준 규제 | RoHS3 (EU 2015/863), REACH 충족, CE Mark (Low Voltage Directive 2014/35/EU) |
Q1. 일반 다심 케이블(예: 30코어 단일 연합선) 대신 트위스트 페어 케이블(2219/15C)을 사용하는 이유는 무엇인가요?
A. 인접 채널 간 상호 신호 간섭(Crosstalk)을 근본적으로 억제하기 위해서입니다.
일반 다심 케이블은 심선들이 평행하게 묶여 있어 한 신호선에서 다른 신호선으로 유도 노이즈가 쉽게 넘어갑니다. 반면 2219/15C는 2선씩 짝을 지어 꼬아 놓은 15개 페어 구조로, 왕복 전류에 의해 발생하는 자계가 서로 상쇄되어 15개 채널을 동시에 고속 전송해도 상호 간섭 없이 깨끗한 신호를 유지합니다.
Q2. 2219/15C 모델의 외피 색상 및 발주 포장 단위는 어떻게 되나요?
A. 표준 외피 색상은 Slate(회색)이며, 100ft(SL005), 500ft(SL002), 1000ft(SL001) 스풀로 공급됩니다.
총 30코어의 굵은 대형 케이블(외경 약 12.83mm)이므로 대규모 설비 간선 배선 시에는 500ft 또는 1,000ft 대형 릴 단위로 발주하시는 것이 경제적입니다.
