[알파와이어] AlphaWire 5002C 300M SL001 2C 22AWG XTRAGUARD > Xtra-Guard
범용(General-purpose) 용도의 고성능 PVC 케이블인 Alpha Wire 정품 Xtra-Guard® 1 시리즈 비차폐(Unshielded) 케이블입니다.
22 AWG 2코어 주석도금 연선 도체와 프리미엄 PVC 절연·외피로 구성되며, 완성 외경은 4.27 mm, 정격은 300 V / 105°C 입니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | Alpha Wire / 5002C |
|---|---|
| 제품 시리즈 | Xtra-Guard® 1 High Performance |
| 선수 구성 | 2 Conductor (2코어 단일 심선) |
| 도체 규격 및 재질 | 22 AWG (7×30) / 주석도금 구리 연선 (Tinned Copper) |
| 절연체 재질 / 두께 | PVC / 0.010 in (0.25 mm) |
| 심선 식별 색상 (Color Code E) | 1-Black (검정), 2-Brown (갈색) |
| 차폐 구조 (Shielding) | 비차폐 (Unshielded) |
| 외피 재질 / 색상 | Premium PVC (Sun/Oil Resistant) / 본 상품 Slate (회색) · 공식 공급 색상 9색 (Slate, Black, Yellow, Orange, Blue, Green, Red, Sand Beige, White) |
| 외피 공칭 두께 | 0.032 in (0.81 mm) |
| 케이블 완성 외경 (Nominal OD) | 0.168 in (4.27 mm) [최대 0.178 in / 4.52 mm] |
2. 전기적 및 기계적 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL AWM / UL Type CM) |
|---|---|
| 상간 정전용량 (심선-심선) | 22.8 pF/ft (74.8 pF/m) @ 1 kHz |
| 인덕턴스 (Inductance) | 0.18 µH/ft Nominal |
| 도체 직류 저항 (DCR) | 16.3 Ω / 1,000ft (53.5 Ω/km) @ 20°C |
| 최소 곡률 반경 (Bend Radius) | 10배 x 케이블 외경 (약 42.7 mm) |
| 최대 인장 하중 (Pull Tension) | 11 Lbs (약 5.0 kg) Maximum |
| 사용 운용 온도 범위 | -35°C ~ +105°C |
3. 규격 및 안전 인증 (Compliances)
| UL 기기 배선 스타일 (AWM) | UL AWM Style 2464 (80°C, 300V) / UL Style 2517 (105°C, 300V) / UL Style 10002 |
|---|---|
| NEC / UL 난연 규격 | UL Type CM (105°C), VW-1 / CSA CMG (105°C) FT4 |
| 화재 시험 표준 (Flammability) | IEC/EN 60332-1, IEC/EN 60332-2, UL VW-1, CSA FT4 |
| 특수 환경 시험 및 인증 | Sunlight Resistant (SUN RES), Oil Resistant (OIL RES I), RoHS3, REACH, CE Mark |
Q1. 5002C는 차폐 케이블인가요?
A. 아니요, 5002C는 비차폐(Unshielded) 케이블입니다.
2개 심선(1-검정, 2-갈색, Color Code E)을 부직포 폴리에스터 테이프로 감싼 뒤 PVC 외피를 적용한 구조이며, 차폐층과 드레인 와이어는 없습니다.
Q2. 5002C 모델의 표준 포장 단위는 어떻게 되나요?

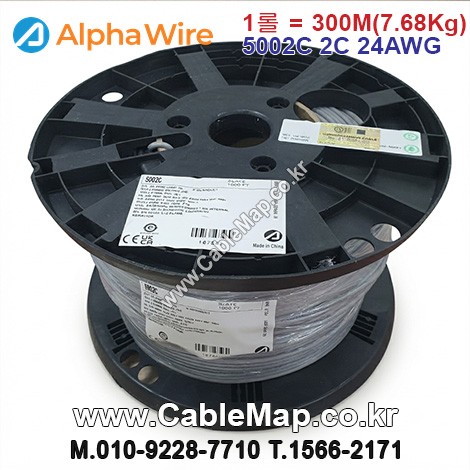

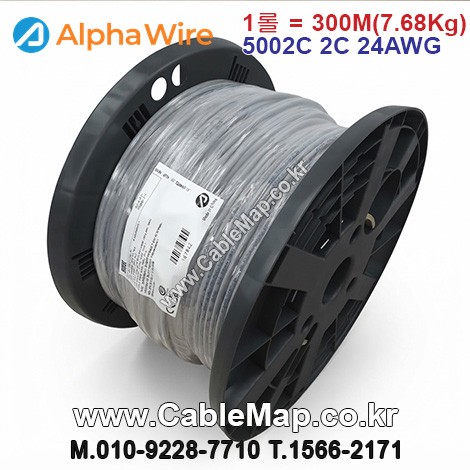

A. 5000FT, 1000FT, 500FT, 100FT 연속 길이 스풀로 공급되며, Bulk는 주문 생산입니다.

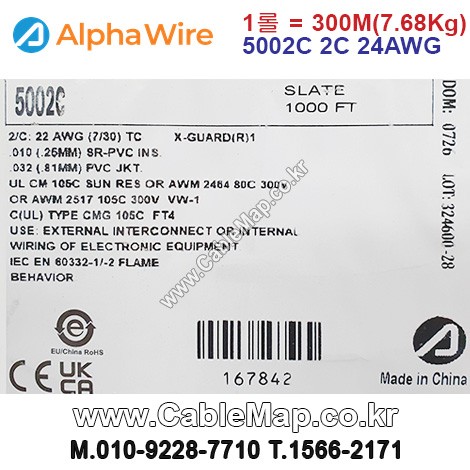

판매 단위는 1롤 = 1,000FT(약 304.8m)이며, 상품명에는 300M로 표기합니다.
기본 색상은 Slate(회색)이며, 외피 표면에 잔여 피트 수(SEQ FOOTAGE)가 1피트 간격으로 연속 인쇄되어 있어 재고 파악 및 재단 시 작업 효율이 뛰어납니다.
