[알파와이어] AlphaWire 5123C, Slate 3Pr 22AWG 산업용케이블 1m > Xtra-Guard

[알파와이어] AlphaWire 5123C, Slate 3Pr 22AWG 산업용케이블 1m 요약정보 및 구매

AlphaWire 5123C, Slate 3Pr 22AWG, UL 2464, CM, VW-1, CSA CMG, FT4

상품 선택옵션 1 개, 추가옵션 0 개

제조사 alphawire@cablemap.co.kr 알파와이어 AlphaWire
원산지 T. 02-744-1501 AlphaWire Global

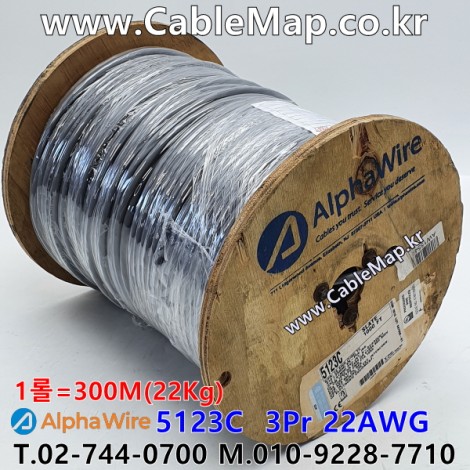

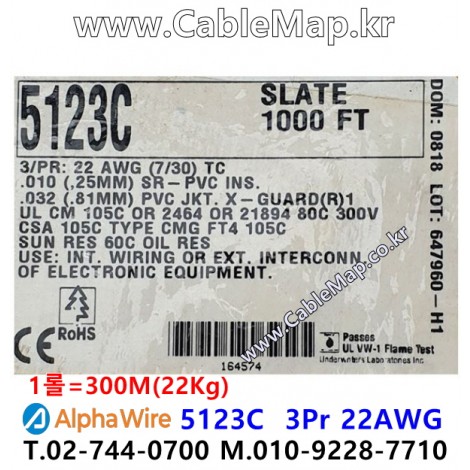

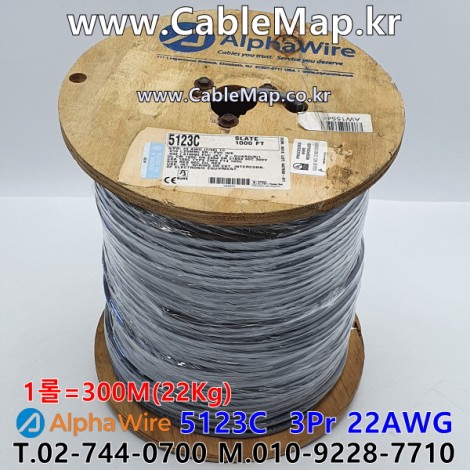

브랜드 AlphaWire 5123C 실물사진
모델 알파와이어 5123C AlphaWire 한국총판 케이블맵㈜
시중가격 24,440원
판매가격 24,440원
배송비결제 주문시 결제

선택옵션

선택된 옵션

위시리스트
  • 상품정보
  • 사용후기 0
  • 상품문의 0
  • 배송정보
  • 교환정보

  • 상품정보

    상품 기본설명

    AlphaWire 5123C, Slate 3Pr 22AWG, UL 2464, CM, VW-1, CSA CMG, FT4

    상품 상세설명

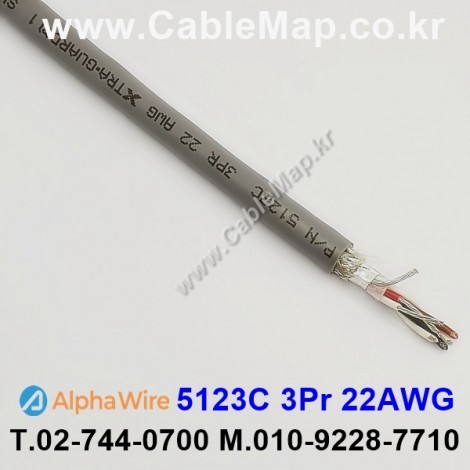

    Alpha Wire 5123C Series

    22 AWG 3-Pair (6심) 이중 차폐 통신/제어 케이블 · Xtra-Guard® 1 · Supra-Shield® · 300V

    Alpha Wire 5123C는 공장 자동화 및 정밀 계측 장비의 신호 전송을 위해 설계된 Xtra-Guard® 1 시리즈의 22 AWG 3-Pair(페어형 6심) 다심 케이블입니다.

    이 제품의 가장 큰 특징은 극심한 전자파(EMI) 환경에 대응하는 Alpha Wire의 고유 기술인 Supra-Shield® 이중 차폐 구조입니다. 알루미늄/폴리에스터 포일과 70% 커버리지의 주석도금 구리 편조(Braid) 실드가 결합되어 고주파 및 저주파 노이즈를 동시에 차단합니다. 프리미엄 PVC 절연 마감을 통해 배선 유연성이 뛰어나며, 내유성 및 자외선 저항(SUN RES) 규격을 충족하여 열악한 산업 환경에서도 신뢰성 높은 데이터 전송을 보장합니다.

    핵심 특장점 (Key Features)

    • 3-Pair (총 6심) 트위스트 페어 구조: 22 AWG 굵기의 주석도금 구리 연선(7/30) 2가닥을 하나로 꼬아 만든 페어(Pair)가 3개 내장되어 있습니다. 인접 선간의 누화(Crosstalk) 현상을 억제하여 RS-232 등의 데이터 통신 신호 왜곡을 방지합니다.
    • Supra-Shield® 포일 + 편조 이중 실드: 100% 차폐율을 가진 A/P/A(알루미늄/폴리에스터/알루미늄) 테이프에 70% 커버리지의 편조(Braid) 실드와 드레인 와이어가 추가되어, 일반 포일 실드 단일 케이블 대비 압도적인 노이즈 차폐 성능과 물리적 강도를 제공합니다.
    • 산업용 Xtra-Guard® 1 마감: 좁은 공간에서의 배선(Routing)을 원활하게 돕는 프리미엄 등급의 반경질 PVC(SR-PVC) 절연 및 외피를 채택하여 피복 탈피(Stripping) 작업이 매우 빠르고 깔끔합니다.
    • 신뢰성 높은 환경 규격 충족: UL 2464 및 2517 정격을 비롯하여 오일 내성(Oil Resistant), 자외선 내성(SUN RES), UL VW-1 / CSA FT4 수직 난연 테스트를 통과했습니다.

    용도 및 적용 분야 (Applications)

    • 노이즈 발생이 심한 인버터 및 모터 주변의 센서/계측 신호선
    • EIA RS-232 등 고속 인터페이스 및 컴퓨터 주변기기 통신 라인
    • 산업용 프로세스 제어반(Control Panel) 및 CNC 공작기계 내부 배선
    • 의료용 전자기기 및 POS 시스템 데이터 네트워크 결선

    상세 기술 사양 (Technical Specifications)

    제조사 / 시리즈 Alpha Wire / Xtra-Guard® 1
    품번 5123C (※ 색상/포장별 세부 품번 확인)
    구조 및 심수 (Conductors) 3 Pairs (총 6심)
    도체 규격 (AWG) 22 AWG (연선 구조: 7/30)
    도체 재질 주석도금 구리 (Tinned Copper)
    차폐 (Shield) 구조 Supra-Shield® 이중 실드
    (A/P/A 포일 실드 + 70% Tinned Copper 편조 실드)
    절연 / 외피 재질 SR-PVC (반경질 PVC) / 프리미엄 PVC

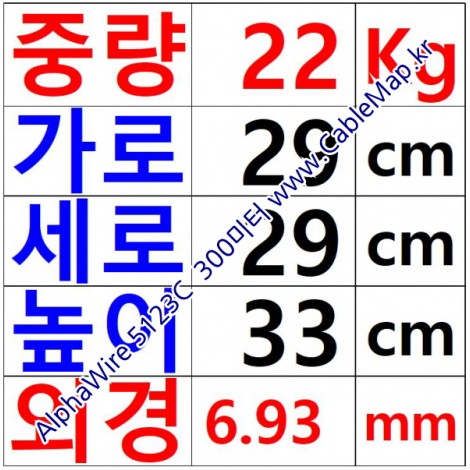

    외경 (Nominal O.D.) 약 0.273 inch (6.93 mm)
    색상 코드 (Color Code) Alpha Wire Color Code B
    (Pair 1: 흰-검, Pair 2: 흰-갈, Pair 3: 흰-빨)
    정격 전압 300 V (RMS)
    사용 온도 범위 -30°C ~ +105°C (UL AWM 2517 / CM 기준)
    -30°C ~ +80°C (UL AWM 2464 기준)
    인증 및 규격 UL AWM Style 2464 / 2517
    UL CM, CSA CMG FT4
    UL VW-1 난연 등급
    SUN RES, Oil Resistant, RoHS 준수

    자주 묻는 질문 (Q&A)

    Q. 일반 6심 케이블(6 Core)과 3-Pair 케이블의 차이는 무엇인가요?
    A. 일반 6심 케이블은 6가닥의 전선이 단순히 한 번에 묶여 있습니다. 반면 5123C와 같은 Pair 구조는 (+)와 (-) 신호를 담당하는 두 가닥을 서로 꼬아서 배치합니다. 이렇게 하면 자기장이 상쇄되어 주변 쌍(Pair)으로 노이즈가 넘어가는 누화(Crosstalk) 현상을 막아주므로 통신 에러율이 현저히 줄어듭니다.
    Q. Supra-Shield 이중 실드는 어떤 장점이 있나요?
    A. 얇은 알루미늄 포일로만 차폐된 케이블은 굽힘이 잦은 환경에서 포일이 찢어지거나 저주파 노이즈 차단에 한계를 보일 수 있습니다. Supra-Shield는 포일에 구리 그물망 형태의 편조(Braid) 실드를 한 겹 더 입혀, 차폐 성능을 극대화하고 물리적인 마찰과 인장력에도 강하게 견디도록 설계되었습니다.
    Q. 자외선 내성(SUN RES)이 있으면 옥외용으로 적합한가요?
    A. 자외선에 의해 피복이 부서지는 현상을 방지하는 테스트를 통과했으므로 일정 수준의 외부 노출에 대응할 수 있습니다. 그러나 Xtra-Guard 1 시리즈는 기본적으로 실내 제어용 케이블입니다. 지하 직매설이나 화학물질 및 극한의 날씨에 직접적으로 장기간 노출되는 환경이라면 폴리우레탄(PUR) 외피를 사용한 Xtra-Guard 2 이상의 시리즈를 권장합니다.
    Q. SL001, SL005 등의 품번은 어떻게 선택하나요?
    A. 기본 품번 5123C 뒤의 영문과 숫자는 색상과 길이를 뜻합니다. 가장 대중적인 'SL'은 케이블 외피가 Slate(회색)임을 의미하며, '001'은 1,000 ft (약 305 m), '005'는 100 ft (약 30.5 m) 스풀 포장을 나타냅니다.
    [구매 및 사용 시 주의사항]
    • 본 제품은 통신 및 제어 신호용(300V) 케이블로, 대전류 전송을 위한 220V/380V 메인 동력선 용도로는 적합하지 않습니다.
    • 결선 작업 시 내부의 드레인 와이어(Drain Wire)를 반드시 접지(GND) 장치에 연결해야 Supra-Shield의 EMI 차폐 성능이 100% 발휘됩니다.
    • 본 상세페이지는 5123C 시리즈의 제조사 공통 사양 기준이며, 실제 절단(Cut) 단위 판매 여부는 쇼핑몰 주문 옵션란을 반드시 참조하시기 바랍니다.

    상품 정보 고시

    품명 AlphaWire 5123C 알파와이어 한국총판 케이블맵(주) ( BELDEN 한국총판 케이블툴(주) )
    모델명 AlphaWire 5123C, Slate 3Pr 22AWG, UL 2464, CM, VW-1, CSA CMG, FT4
    법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 AlphaWire 5123C, Slate 3Pr 22AWG 알파와이어 www.CableMap.kr
    제조국 또는 원산지 알파와이어 AlphaWire KOREA www.CableMap.kr
    제조자 AlphaWire 알파와이어 한국총판 케이블맵㈜ www.CableTool.net
    A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 알파와이어 AlphaWire 한국총판 케이블맵㈜ T.02-744-0700 www.CableMap.co.kr
