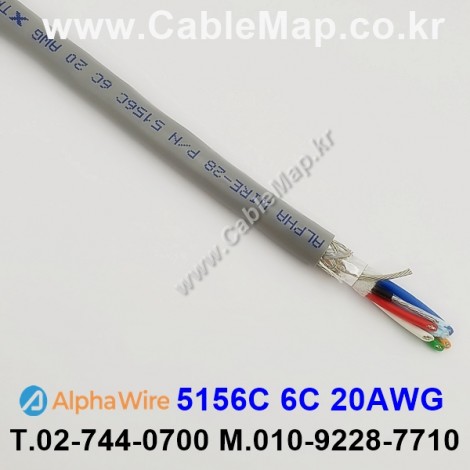

Alpha Wire 5156C (Xtra-Guard® 1 300V 20AWG 6코어 Supra-Shield® 이중차폐 다심 제어 케이블)
정밀 산업 자동화 공정, 서보 모터 및 PLC 제어반 I/O 결선, 고노이즈 장비 간 신호 전송에 표준으로 채택되는 Alpha Wire 프리미엄 Xtra-Guard® 1 시리즈 케이블입니다.
20 AWG 6코어 주석도금 연선 도체에 100% 알루미늄 삼중 테이프와 70% 주석도금 구리 편조가 결합된 Supra-Shield® 이중 차폐 구조를 적용하여, 공장 내 대용량 인버터와 스위칭 서지 노이즈(EMI/RFI)를 완벽 차단하며 내유성(Oil Resistant) 및 105°C 고온 내열성을 보장합니다.
핵심 특장점 (Key Features)
-

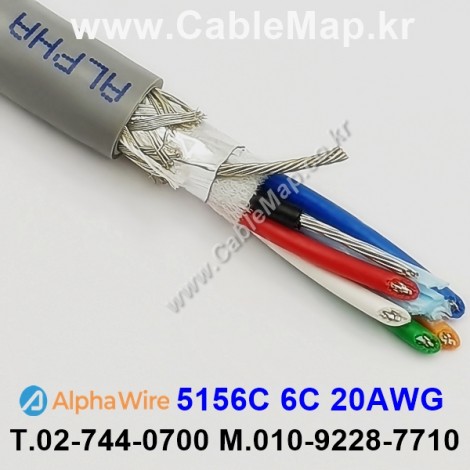

Supra-Shield® 최고 등급 이중 차폐 (Foil + 70% Braid):
알루미늄/폴리에스터/알루미늄 3중 호일 테이프(100% 차폐)와 70% 주석도금 구리 편조망을 결합하여 고주파 복사 노이즈와 모터 주변의 저주파 유도 노이즈를 완벽하게 접지 배출합니다.
-
20 AWG ($7 \times 28$) 주석도금 구리 연선 도체:
22 AWG 대비 도체 단면적이 굵어 직류 저항(10.2 Ω/kft)이 낮고 통전 용량이 높아 장거리 센서 결선이나 릴레이 코일 구동 시 전압 강하를 방지합니다.
-
내유성(Oil Resistant) 및 자외선 저항성(SUN RES):
공장 바닥이나 배선 덕트 내부의 윤활유, 절삭유 미스트에 강한 프리미엄 PVC 외피를 채택하여 피복 경화와 부풀림을 방지하며, 자외선 노출에도 균열이 생기지 않습니다.
-
잔여 길이 확인용 시퀀셜 마킹 (SEQ FOOTAGE):
케이블 외피 표면에 1피트 단위로 잔여 길이가 순차적으로 인쇄되어 있어 재단 작업 및 현장 재고 파악이 극도로 편리합니다.
용도 및 적용 분야 (Applications)
- 공장 자동화 PLC 및 DCS 다채널 제어: 인버터 드라이브(VFD) 주변의 6채널 디지털/아날로그 센서 및 솔레노이드 밸브 뱅크 제어선
- 정밀 산업용 로봇 및 공작기계 판넬 배선: 절삭유와 진동이 존재하는 가공 설비 내부의 인터페이스 신호 및 모터 피드백 라인
- 반도체 및 배터리 제조 라인 클린룸 설비: 정전기 및 고주파 스위칭 노이즈를 철저히 억제해야 하는 정밀 계측 및 검사 장비
- 건물 자동제어(BAS) 및 보안 관제 시스템: 중앙 관제실과 현장 메인 컨트롤러 간 6선식 원격 통신 및 제어 배선
상세 기술 사양 (Technical Specifications)
1. 물리적 및 구조 사양
| 제조사 / 품번 | Alpha Wire / 5156C |
|---|
| 제품 시리즈 | Xtra-Guard® 1 High Performance |
|---|
| 선수 구성 (코어 수) | 6 Conductor (6코어 단일 심선) |
|---|
| 도체 규격 및 재질 | 20 AWG ($7 \times 28$) / 주석도금 구리 연선 (Tinned Copper) |
|---|
| 절연체 재질 / 두께 | PVC / 0.016 in (0.41 mm) |
|---|
| 심선 식별 색상 (Color Code D) | 1-Black, 2-Red, 3-White, 4-Green, 5-Orange, 6-Blue |
|---|
| 차폐 구조 (Shielding) | Supra-Shield® (삼중 호일 100% + 주석도금 구리 편조 70% 이중차폐) |
|---|
| 드레인 와이어 (접지선) | 20 AWG ($7 \times 28$), 주석도금 구리 연선 (TC) |
|---|
| 외피 재질 / 두께 | Premium PVC (내유/내UV) / 0.032 in (0.81 mm) |
|---|
| 케이블 외경 (Nominal OD) | 0.308 in (7.82 mm) |
|---|
2. 전기적 및 기계적 특성 사양
| 정격 전압 (Voltage) | 300 V RMS (UL AWM / UL Type CM) |
|---|
| 상간 정전용량 (심선-심선) | 39 pF/ft (128.0 pF/m) @ 1 kHz |
|---|
| 차폐간 정전용량 (심선-차폐) | 70 pF/ft (229.7 pF/m) @ 1 kHz |
|---|
| 인덕턴스 (Inductance) | 0.19 µH/ft Nominal |
|---|
| 도체 직류 저항 (DCR) | 10.2 Ω / 1,000ft (33.5 Ω/km) @ 20°C |
|---|
| 차폐 외피 직류 저항 | 2.8 Ω / 1,000ft @ 20°C (매우 낮은 접지 저항) |
|---|
| 최소 곡률 반경 (Bend Radius) | 10배 x 케이블 외경 (약 78 mm) |
|---|
| 사용 운용 온도 범위 | -30°C To +105°C (UL CM / UL 2517 기준) |
|---|
3. 규격 및 안전 인증 (Compliances)
| UL 스타일 승인 (AWM) | UL AWM Style 2464 (80°C, 300V) / UL Style 2517 (105°C, 300V) / UL Style 10002 |
|---|
| NEC / UL 난연 규격 | UL Type CM (105°C), VW-1 / CSA CMG (105°C) FT4 |
|---|
| 화재 시험 표준 (Flammability) | IEC/EN 60332-1, IEC/EN 60332-2, UL VW-1, CSA FT4 |
|---|
| 특수 시험 및 환경 규제 | Sunlight Resistant (SUN RES), Oil Resistant (OIL RES I), RoHS3, REACH, CE Mark |
|---|
자주 묻는 질문 (Q&A)
Q1. 일반 호일 차폐 제어선(예: 5056C)과 5156C의 차이점은 무엇인가요?
A. 70% 구리 편조 실드가 추가된 Supra-Shield® 이중 차폐 구조와 기계적 인장 강도의 차이입니다.
단일 호일 차폐선(5056C)은 고주파 차단에는 유효하지만 편조가 없어 접지 저항이 높고 선로가 당겨질 때 차폐막이 찢어질 위험이 있습니다. 반면 5156C는 70% 주석도금 구리 편조망이 호일 전체를 보호하고 있어 차폐 저항이 2.8 Ω/kft로 극히 낮으며, 대용량 VFD 인버터가 설치된 전장 판넬에서도 유도 노이즈를 완벽하게 차단합니다.
Q2. 5156C 모델의 외피 색상 및 발주 포장 단위는 어떻게 되나요?
A. 표준 외피 색상은 Slate(회색)이며, 발주 롤 단위에 따라 접미사가 구분됩니다.
가장 많이 쓰이는 100ft(약 30.5m) 롤은 5156C SL005, 500ft 롤은 5156C SL002, 1000ft 대형 롤은 5156C SL001로 출고되며, 외피 표면에 잔여 길이가 1피트 단위로 인쇄되어 있어 재고 관리가 매우 편리합니다.
