AlphaWire 5366C, Slate 6C 16AWG 알파와이어 1미터 > Xtra-Guard

AlphaWire 5366C, Slate 6C 16AWG 알파와이어 1미터 요약정보 및 구매

AlphaWire 5366C 6C 16 AWG XTRAGUARD(R) 1 SHIELDED (UL) TYPE CM 105C OR AWM 2464 80C 300V OR AWM 21894 105C 300V SUN RES 60C OIL VW-1 OR C(UL) TYPE CMG 105C FT4 CE ROHS

상품 선택옵션 0 개, 추가옵션 0 개

제조사 alphawire@cablemap.co.kr 알파와이어 AlphaWire
원산지 T. 02-744-1501 AlphaWire Global

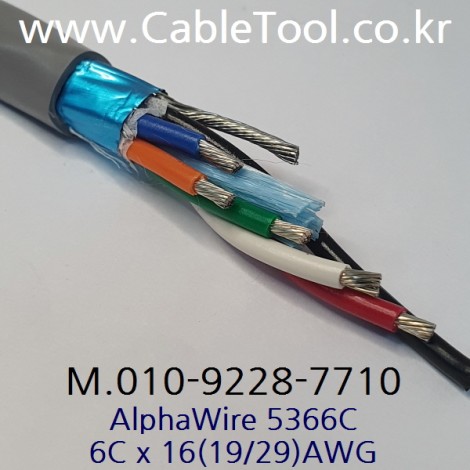

브랜드 AlphaWire 5366C 실물사진
모델 AlphaWire 5366C알파와이어
판매가격 65,000원
배송비결제 주문시 결제

선택된 옵션

  • AlphaWire 5366C, Slate 6C 16AWG 알파와이어 1미터
    +0원
위시리스트
  • 상품정보
  • 사용후기 0
  • 상품문의 0
  • 배송정보
  • 교환정보

  • 상품정보

    상품 기본설명

    AlphaWire 5366C 6C 16 AWG XTRAGUARD(R) 1 SHIELDED (UL) TYPE CM 105C OR AWM 2464 80C 300V OR AWM 21894 105C 300V SUN RES 60C OIL VW-1 OR C(UL) TYPE CMG 105C FT4 CE ROHS

    상품 상세설명

    Alpha Wire 5366C Series

    18 AWG 6심(Core) 이중 차폐 제어 케이블 · Xtra-Guard® 1 · Supra-Shield® · 300V

    Alpha Wire 5366C는 공장 자동화, 로봇 제어 및 정밀 계측 장비의 전원 및 제어 신호 전송을 위해 설계된 Xtra-Guard® 1 시리즈의 18 AWG 6심(Multiconductor) 케이블입니다.

    18 AWG의 안정적인 도체 굵기를 확보하여 소전력 구동 및 센서 제어 라인에 널리 사용됩니다. 특히 극심한 전자파(EMI/RFI) 간섭 환경에 대응하기 위해 Supra-Shield® (포일 + 편조 이중 실드) 구조를 채택하여 완벽에 가까운 노이즈 방어력을 제공합니다. 프리미엄 등급의 PVC 마감으로 뛰어난 배선 유연성을 제공하며, 산업 현장의 오일 노출 및 자외선(SUN RES) 환경에서도 신뢰성을 유지합니다.

    핵심 특장점 (Key Features)

    • 18 AWG 다심(6 Core) 구조: 일반적인 22 AWG 통신선 대비 도체가 굵어 제어반 내부의 릴레이, 밸브 구동 및 고용량 센서 신호 전송 시 전압 강하를 최소화하고 더 높은 전류를 허용합니다.
    • Supra-Shield® 압도적 차폐 기술: 100% 차폐율을 가진 알루미늄/폴리에스터/알루미늄 테이프 실드 위에 70% 커버리지의 주석도금 구리 편조(Braid)를 결합하여 고주파 및 저주파 노이즈를 모두 차단하며 물리적 내구성이 뛰어납니다.
    • 작업성 및 유연성: 16/30 연선(Stranded) 구조의 주석도금 구리 도체를 사용하여 배선 작업 시 굽힘이 부드럽고 피복 탈피(Stripping) 및 단자 압착 작업이 용이합니다.
    • 산업용 Xtra-Guard® 1 내환경성: 오일, 절삭유 및 화학 용제에 대한 내성(Oil Resistant)을 갖추었으며, UL AWM 2464/2517 정격 및 수직 화염 시험(VW-1)을 통과하여 화재 안전성을 확보했습니다.

    용도 및 적용 분야 (Applications)

    • 인버터 및 모터 구동계 주변의 노이즈 취약 제어 라인
    • CNC 공작기계, 포장 장비 및 컨베이어 벨트 센서 배선
    • 산업용 프로세스 제어반(Control Panel) 내부의 I/O 접점 결선
    • 솔레노이드 밸브, 릴레이 및 소전력 액추에이터 제어 전원

    상세 기술 사양 (Technical Specifications)

    제조사 / 시리즈 Alpha Wire / Xtra-Guard® 1
    품번 5366C (※ 색상/포장별 세부 품번 확인)
    심수 (Conductors) 6 Core (6심 다심 구조)
    도체 규격 (AWG) 18 AWG (연선 구조: 16/30)
    도체 재질 주석도금 구리 (Tinned Copper)
    차폐 (Shield) 구조 Supra-Shield® 이중 실드
    (A/P/A 포일 실드 + 70% Tinned Copper 편조 실드)
    절연 / 외피 재질 SR-PVC (반경질 PVC) / 프리미엄 PVC
    외경 (Nominal O.D.) [제조사 공식 데이터시트 수치 참조]
    정격 전압 300 V (RMS)
    사용 온도 범위 -30°C ~ +105°C (UL AWM 2517 / CM 기준)
    -30°C ~ +80°C (UL AWM 2464 기준)
    인증 및 규격 UL AWM Style 2464 / 2517
    UL CM, CSA CMG FT4
    UL VW-1 난연 등급
    SUN RES, Oil Resistant, RoHS 준수

    자주 묻는 질문 (Q&A)

    Q. 이전에 검토한 5126C(6-Pair) 모델과는 어떤 점이 다른가요?
    A. 5126C는 데이터 통신을 위해 2가닥씩 꼬여있는 22 AWG 페어(Pair) 구조입니다. 반면 5366C는 도체가 18 AWG로 더 굵고, 꼬임 없이 개별적으로 구성된 6가닥의 다심(Multiconductor) 제어선입니다. 통신 전용이 아닌, 허용 전류가 더 높은 릴레이나 제어 접점 전원용으로 사용할 때 5366C를 선택합니다.
    Q. 18 AWG 굵기면 산업용 모터 전원선으로 사용해도 되나요?
    A. 이 제품의 정격 전압은 300V입니다. 따라서 220V/380V를 초과하는 고압 메인 모터 동력선(보통 600V 이상 규격 요구)으로는 사용할 수 없습니다. 인버터 제어 신호, 리미트 스위치, 소형 액추에이터 제어반 등 소전력 제어 라인에 적합합니다.
    Q. 외부 환경(실외)에 설치해도 문제가 없나요?
    A. 자외선 내성(SUN RES) 규격을 갖추어 일반 PVC 대비 햇빛에 강합니다. 그러나 기본적으로 실내 자동화 설비를 위한 Xtra-Guard 1(PVC) 시리즈이므로, 물리적인 마찰이 심하거나 극한의 기후, 직매설을 해야 하는 가혹한 실외 환경이라면 폴리우레탄(PUR) 재질의 Xtra-Guard 2 이상 모델을 권장합니다.
    [구매 및 사용 시 주의사항]
    • 배선 작업 시 내부에 포함된 드레인 와이어(Drain Wire)와 편조 실드를 제어반 접지(Earth)에 정확히 연결해야 이중 차폐(Supra-Shield)의 노이즈 차단 효과가 제대로 발휘됩니다.
    • 명시된 정격 전압 및 온도를 초과하는 환경에서 사용을 금합니다.
    • 본 상세페이지는 5366C 시리즈 공통 사양 기준이며, 실제 절단(Cut) 단위 판매 여부와 재고 상황은 유통사의 옵션을 확인하시기 바랍니다.
