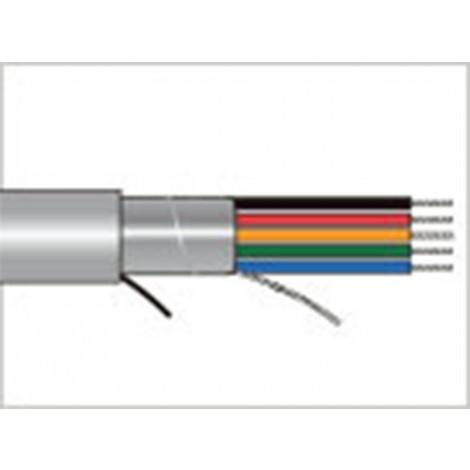

Alpha Wire 5606B1601 (600V 16AWG 1Pair UL Type TC 차폐 계측·제어 케이블)
공장 자동화, 플랜트 원격 계측, PLC/DCS 신호망 및 산업용 케이블 트레이(Type TC) 배선에 최적화된 Alpha Wire 정품 계측 케이블입니다.
16 AWG 1Pair 도체와 전면 알루미늄 호일 차폐 구조를 적용하여 가혹한 산업 현장의 전자기 노이즈(EMI/RFI)를 완벽 차단하며, 내자외선(SUN RES) 및 지중 직매설(Direct Burial) 승인을 획득했습니다.
핵심 특장점 (Key Features)
-
600V 정격 & UL 1277 Type TC 트레이 승인:
산업용 600V 고전압 인프라 규격을 만족하여 공장 및 플랜트의 오픈 케이블 트레이(Tray Cable) 포설 공사에 완벽히 부합합니다.
-
전면 알루미늄 호일 차폐 (Overall Shield):
100% 전면 호일 차폐 및 드레인 와이어 구조를 적용하여 인접 전력선, 모터, 인버터 주변의 미세 전자기 노이즈 유입을 근원적으로 배출합니다.
-
지중 직매설 (Direct Burial) & 내자외선 (SUN RES):
태양 자외선 노출에 강한 햇빛 저항 외피와 지중 직매설 기준을 충족하여 야외 트레이 및 땅속 매설 환경에서도 뛰어난 내구성을 제공합니다.
-
90°C Dry / 75°C Wet 전천후 동작 온도:
건조 환경 90°C, 습윤 환경 75°C 내열 동작 범위를 만족하여 습기가 상존하는 피트 및 관로 환경에서도 전송 안정성을 보장합니다.
용도 및 적용 분야 (Applications)
- 산업용 정밀 계측 및 제어 회로: DCS, PLC, HMI 및 정밀 온도·압력·유량 센서 간 4-20mA / 0-10V 계측 루프 배선
- 플랜트 케이블 트레이 포설 (Type TC): 석유화학, 발전소, 정유 플랜트 및 수처리 시설의 오픈 케이블 트레이 배선 공사
- 실외 배관 노출 및 지중 매설: 자외선에 직사 노출되는 야외 관로 및 별도 관로 없는 지중 직매설(Direct Burial) 배선
상세 기술 사양 (Technical Specifications)
1. 물리적 및 구조 사양
| 제조사 / 품번 | Alpha Wire / 5606B1601 |
|---|
| 선수 구성 | 1 Pair (2코어, 트위스트 페어 구조) |
|---|
| 도체 규격 및 재질 | 16 AWG / 주석도금 구리 연선 (Tinned Copper) |
|---|
| 절연체 재질 | PVC/Nylon (Polyvinyl Chloride + Nylon) |
|---|
| 차폐 구조 (Shielding) | Overall Aluminum/Mylar Tape (알루미늄 테이프 100% 전면 차폐) |
|---|
| 드레인 와이어 (접지선) | 주석도금 구리 연선 (TC) |
|---|
| 외피 재질 / 색상 | Industrial PVC (Sunlight/Burial Resistant) / Black (흑색) |
|---|
2. 전기적 특성 사양
| 정격 전압 (Voltage) | 600 V RMS (UL Type TC) |
|---|
| 사용 운용 온도 범위 | 90°C Dry / 75°C Wet 정격 |
|---|
3. 규격 및 안전 인증 (Compliances)
| NEC / UL 규격 인증 | UL 1277 Type TC (Tray Cable) |
|---|
| 야외 및 특수 승인 | Sunlight Resistance (SUN RES), Direct Burial (DIR BUR) |
|---|
| 환경 및 유럽 표준 인증 | RoHS 준수, CE Mark 충족 |
|---|
자주 묻는 질문 (Q&A)
Q1. 일반 300V 계측 케이블 대신 600V Type TC 제품인 5606B1601을 사용하는 이유는 무엇인가요?
A. 600V 전력 케이블과 동일한 케이블 트레이에 함께 포설할 수 있어 감리 승인 및 시공상 이점이 큽니다.
NEC 규정상 300V 케이블은 600V 동력선과 동일 트레이에 혼용 포설할 때 격벽이 필요하지만, Alpha Wire 5606B1601은 600V Type TC 정격을 가지므로 플랜트 및 공장 내 케이블 트레이에 자유롭게 배선할 수 있습니다.
Q2. 습기가 많은 지하 관로나 땅속에 직접 묻어도 유효한가요?
A. 네, DIR BUR (Direct Burial) 및 75°C WET 정격을 충족하는 정품 케이블입니다.
수분 침투를 차단하는 특수 Industrial PVC 외피를 적용하여 지중 직매설 및 습기 찬 관로 배선 시에도 수분 열화 없이 신호를 안정적으로 보호합니다.
