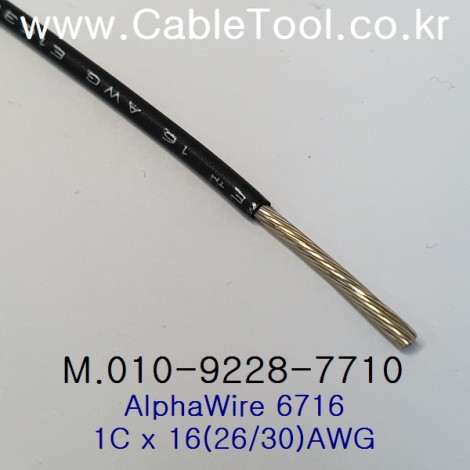

Alpha Wire 6716 Series (EcoWire®)
16 AWG mPPE 친환경 단심 전선 · 26/30 Tinned Copper · 600V · 무할로겐(Halogen-Free) · UL 11028
Alpha Wire 6716 모델은 기존 PVC 전선의 단점을 혁신적으로 개선한 EcoWire® 라인업의 16 AWG 600V 단심 배선용 전선(Hook-Up Wire)입니다.
절연체로 폴리염화비닐(PVC) 대신 재활용이 가능한 mPPE(변성 폴리페닐렌 에테르) 소재를 채택했습니다. mPPE는 유전 강도가 매우 높아 피복을 훨씬 얇게 만들어도 600V의 고전압을 견딜 수 있습니다. 이로 인해 동일한 16 AWG 도체를 사용함에도 기존 PVC 전선 대비 외경을 최대 45% 줄이고 무게를 40% 낮출 수 있어, 좁은 공간의 고밀도 배선과 장비 경량화에 탁월한 이점을 제공합니다. 또한 화재 시 유독가스를 배출하지 않는 Halogen-Free 규격을 만족합니다.
핵심 특장점 (Key Features)
-
압도적인 공간 및 무게 절감: 절연 두께가 0.012인치(약 0.30mm)에 불과하여 외경이 매우 얇습니다. 좁은 케이블 덕트나 소형화가 필수적인 정밀 전자기기 내부 배선 시 더 많은 선을 포설할 수 있습니다.
-
친환경 무할로겐 (Halogen-Free): 플루오린, 염소 등의 할로겐 물질이 포함되어 있지 않아 화재 발생 시 치명적인 부식성 유독가스가 발생하지 않으며, 100% 재활용이 가능한 친환경 소재입니다.
-
16 AWG 고전압(600V) 대응: 허용 전류가 높은 16 AWG(26/30 연선) 주석도금 구리 도체를 사용하여 초박형 외경임에도 600V의 전원부 라인 및 모터 배선에 안전하게 사용할 수 있습니다.
-
향상된 온도 및 물리적 특성: -40°C부터 +105°C까지 견디는 폭넓은 온도 스펙(UL AWM 11028)을 지니며, PVC 대비 인장 강도와 내마모성이 우수합니다.
용도 및 적용 분야 (Applications)
- 장비 소형화 및 경량화가 필수적인 의료 기기 및 휴대용 전자기기
- Halogen-Free 규격이 엄격히 요구되는 반도체/디스플레이 클린룸 설비
- 배선 공간이 매우 협소한 산업용 제어반 및 고밀도 커넥터 하네스
- 환기가 어려운 지하철, 선박, 밀폐 공간의 화재 안전용 전원 배선
상세 기술 사양 (Technical Specifications)
| 제조사 / 시리즈 |
Alpha Wire / EcoWire® |
|---|
| 품번 |
6716 (※ 색상/포장별 세부 품번 확인) |
|---|
| 제품 유형 |
Hook-Up Wire (단심 배선용 전선) |
|---|
| 도체 규격 (AWG) |
16 AWG (연선 구조: 26/30) |
|---|
| 도체 재질 |
주석도금 구리 (Tinned Copper) |
|---|
| 절연 재질 |
mPPE (Modified Polyphenylene Ether) |
|---|
| 절연 두께 (Nominal) |
약 0.012 inch (0.30 mm) - 초박형 |
|---|
| 외경 (Nominal O.D.) |
약 0.081 inch (2.06 mm) |
|---|
| 정격 전압 |
600 V |
|---|
| 사용 온도 범위 |
-40°C ~ +105°C |
|---|
| 인증 및 규격 |
UL AWM Style 11028
CSA AWM I A/B FT1
Halogen-Free (IEC 60332-2 인증)
RoHS, REACH, CE 준수
|
|---|
자주 묻는 질문 (Q&A)
Q. 기존에 문의한 3077(16 AWG, 600V) 모델과는 어떤 차이가 있나요?
A. 소재와 외경 크기가 완전히 다릅니다. 3077 모델은 전통적인 PVC 피복을 사용하여 외경이 약 3.15mm로 두껍습니다. 반면 6716 모델은 고성능 mPPE 피복을 사용하여 도체 굵기(16 AWG)와 전압(600V)은 동일하게 유지하면서 외경을 2.06mm로 대폭 줄였습니다. 좁은 공간 배선 시 6716이 압도적으로 유리합니다.
Q. 무할로겐(Halogen-Free) 케이블을 써야 하는 이유는 무엇인가요?
A. 일반 PVC 전선은 불에 타면 염화수소 가스 등 치명적인 유독가스를 발생시키며, 이 가스가 물과 만나면 강산성을 띠어 고가의 설비 기판을 부식시킵니다. 무할로겐 전선은 화재 시 유독가스 및 산성 물질 배출이 거의 없어 인명 피해를 줄이고 고가의 정밀 장비를 보호하는 데 필수적입니다.
Q. 색상과 길이는 어떻게 주문하나요?

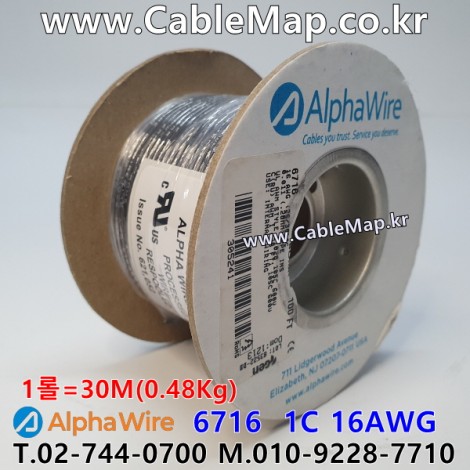

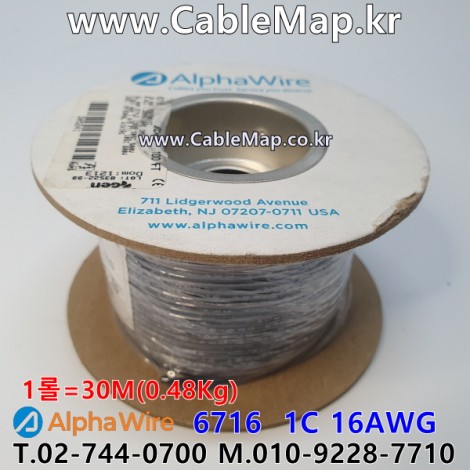

A. 제조사 품번 6716 뒤에 색상과 포장단위 코드가 결합됩니다. 예를 들어 'BK005'는 Black(검은색)의 100 ft (약 30.5m) 스풀(Spool)을, 'RD001'은 Red(빨간색)의 1,000 ft (약 305m) 롤을 의미합니다. 필요한 사양은 판매 옵션을 통해 확인하시기 바랍니다.
[구매 및 사용 시 주의사항]
- 명시된 정격 전압(600V)을 초과하는 전력선으로는 사용할 수 없으며, 기기의 권장 허용 전류표(Ampacity)를 반드시 확인 후 적용하십시오.
- 피복(mPPE)이 매우 얇으므로 탈피(Stripping) 작업 시 도체(구리선)가 찍히거나 끊어지지 않도록 정밀한 스트리퍼 공구를 사용하시기 바랍니다.
- 본 상세페이지는 6716 시리즈 공통 사양을 안내하고 있으며, 실제 유통사의 미터 단위 절단(Cut) 판매 여부는 쇼핑몰 옵션을 확인하시기 바랍니다.
