AlphaWire FIT-221-1IN, AMS-DTL-23053/5 Class 1 알파와이어 75미터 > 산업용

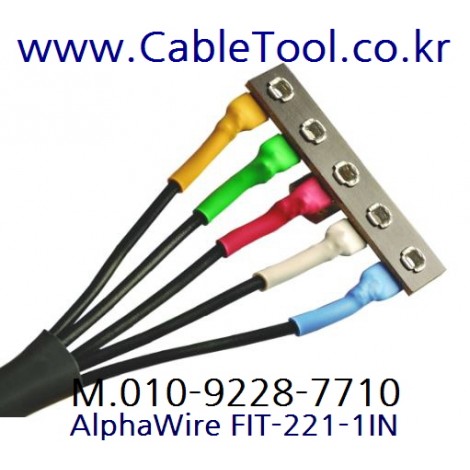

Alpha Wire 정품 FIT® Wire Management 열수축 튜브로, 재질은 가교 폴리올레핀(Cross-Linked Polyolefin)이며 수축비는 약 2:1 입니다.
UL 224 600V, CSA 198 600V, AMS-DTL-23053/5 Class 1 (Clear 제외) 사양이며, 본 상품의 색상은 Black 입니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | Alpha Wire / FIT-221-1IN |
|---|---|
| 주문 품번 | F2211IN BK003 |
| 제품 구분 | FIT® Wire Management / Heat Shrinkable Tubing |
| 재질 | 가교 폴리올레핀 (Cross-Linked Polyolefin) |
| 수축비 (Shrink Ratio) | 약 2:1 |
| 최소 공급 내경 (Supplied ID) | 1.000 in (25.40 mm) |
| 최대 수축 후 내경 (Recovered ID) | 0.500 in (12.70 mm) |
| 수축 후 벽 두께 (공칭) | 0.035 in (0.89 mm) |
| 본 상품 색상 | Black (검정) |
| 공급 가능 색상 | Black, White, Clear, Red, Yellow, Blue, Green, Orange |
| 비중 (Specific Gravity) | 유색 1.35 Max / Clear 1.00 Max (ASTM D792) |
| 보관 수명 (Shelf Life) | 5년 (18 ~ 35°C) |
| 표준 포장 (공식 사양서) | 250 X 4 FT (FIT 4X4 박스, 4 x 4 x 49) / Continuous length |
| 본 상품 판매 단위 | 75m |
2. 열 · 기계적 특성 사양
| 사용 온도 범위 | -55°C ~ +135°C |
|---|---|
| 완전 수축 온도 (Full Recovery) | 121°C |
| 최소 수축 온도 (Minimum Shrink) | 90°C |
| 인장 강도 (Tensile Strength) | 1,500 psi 이상 (ASTM D638) |
| 신율 (Elongation) | 200% 이상 (ASTM D638) |
| 시컨트 모듈러스 (Secant Modulus) | 2.5 x 104 psi 이상 (ASTM D882) |
| 저온 굴곡 (-55°C) | 균열 없음 (AMS-DTL-23053) |
| 내열 충격 (250°C, 4시간) | 균열 없음 (AMS-DTL-23053) |
| 길이 변화 (Longitudinal Change) | ±5% (AMS-DTL-23053) |
3. 전기적 · 화학적 특성 사양
| 절연 내력 (Dielectric Strength) | 500 V/mil 이상 (ASTM D876) |
|---|---|
| 체적 고유 저항 (Volume Resistivity) | 1 x 1014 ohm-cm 이상 (ASTM D876) |
| 흡수율 (Water Absorption) | 0.50% 이하 (ASTM D570) |
| 부식 (0°C, 16시간) | 부식 없음 (AMS-DTL-23053) |
| 내약품성 (23°C, 24시간) | 1,000 PSI 이상 (AMS-DTL-23053) |
| 내곰팡이성 (Fungus Resistance) | Pass (AMS-DTL-23053) |
| 진공 가스 방출 - CVCM | 0.10% 이하 (ASTM E595) |
| 할로겐 프리 (Halogen Free) | 아니오 (No) |
| 납 프리 (Lead Free) | 예 (Yes) |
4. 규격 및 안전 인증 (Compliances)
| UL | UL Standard 224, 600V (Clear 제외) |
|---|---|
| CSA | CSA International Standard 198, 600V (Clear 제외) |
| 군/항공 규격 | AMS-DTL-23053/5 Class 1 (Clear 제외) / Class 2 (Clear 전용) |
| 환경 | RoHS2 (EU 2011/65/EU), REACH, California Proposition 65 |
Q1. 수축 작업 온도는 어떻게 되나요?
A. 최소 수축 온도는 90°C, 완전 수축 온도는 121°C 입니다.
공식 사양 기준 사용 온도 범위는 -55°C ~ +135°C 이며, 250°C에서 4시간 내열 충격 시험과 -55°C 저온 굴곡 시험에서 균열이 발생하지 않습니다.
Q2. 수축 전후 치수는 어떻게 되나요?
A. 공급 내경 1.000 in(25.40 mm), 수축 후 최대 내경 0.500 in(12.70 mm) 입니다.
수축비는 약 2:1 이고, 수축 후 벽 두께는 공칭 0.035 in(0.89 mm) 입니다. 가열 시 길이 변화는 ±5% 이내입니다.
Q3. 판매 단위와 표준 포장은 어떻게 되나요?
A. 본 상품의 판매 단위는 75m입니다.
공식 사양서에 기재된 표준 포장은 250 X 4 FT(FIT 4X4 박스)입니다. 실제 공급 형태는 주문 시 확인해 주시기 바랍니다.
