AlphaWire FIT-350-1/4, AMS-DTL-23053/8 알파와이어 4FT×25개 > 산업용

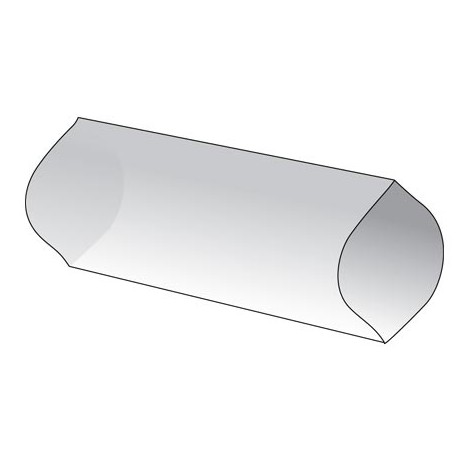

Alpha Wire 정품 FIT® Wire Management 열수축 튜브로, 재질은 방사선 가교 PVDF(Irradiated PVDF)이며 수축비는 약 2:1 입니다.
UL 224 150°C / 600 VRMS VW-1, AMS-DTL-23053/8 사양이며, 본 상품의 색상은 Clear(투명), 판매 단위는 4FT(1.22m) 조각 25개 1팩입니다.
1. 물리적 및 구조 사양
| 제조사 / 모델명 | Alpha Wire / FIT-350-1/4 |
|---|---|
| 주문 품번 | F3501/4 CL103 |
| 제품 구분 | FIT® Wire Management / Heat Shrinkable Tubing |
| 재질 | 방사선 가교 PVDF (Irradiated PVDF) |
| 수축비 (Shrink Ratio) | 약 2:1 |
| 최소 공급 내경 (Supplied ID) | 0.250 in (6.35 mm) |
| 최대 수축 후 내경 (Recovered ID) | 0.125 in (3.18 mm) |
| 수축 후 벽 두께 (공칭) | 0.012 in (0.30 mm) |
| 본 상품 색상 | Clear (투명) |
| 공급 가능 색상 | Clear |
| 비중 (Specific Gravity) | 1.80 Max (ASTM D792) |
| 보관 수명 (Shelf Life) | 5년 (18 ~ 35°C) |
| 표준 포장 (공식 사양서) | 25X4 FT, 12X6 IN |
| 본 상품 판매 단위 | 4FT(1.22m) 조각 25개 1팩 |
2. 열 및 기계적 특성 사양
| 사용 온도 범위 | -55°C ~ +175°C |
|---|---|
| 완전 수축 온도 (Full Recovery) | 175°C |
| 인장 강도 (Tensile Strength) | 5,000 psi 이상 (ASTM D638) |
| 신율 (Elongation) | 150% 이상 (ASTM D638) |
| 내열성 (250°C, 168시간) | 신율 100% 이상 (ASTM D638) |
| 시컨트 모듈러스 (Secant Modulus) | 1 x 105 psi 이상 (ASTM D882) |
| 저온 굴곡 (-55°C) | 균열 없음 (AMS-DTL-23053) |
| 열충격 (300°C, 4시간) | 균열 없음 (AMS-DTL-23053) |
| 길이 변화 (Longitudinal Change) | ±10% (AMS-DTL-23053) |
| 변형 (125°C, 1시간) | 50% 이하 (UL 224) |
3. 전기적 및 화학적 특성 사양
| 절연 내력 (Dielectric Strength) | 800 V/mil 이상 (ASTM D876) |
|---|---|
| 체적 고유 저항 (Volume Resistivity) | 1 x 1013 ohm-cm 이상 (ASTM D876) |
| 흡수율 (Water Absorption) | 0.50% 이하 (ASTM D570) |
| 구리 안정성 (250°C, 168시간) | 신율 70% 이상 (UL 224) |
| 부식 (250°C, 16시간) | 부식 없음 (AMS-DTL-23053) |
| 내유체성 (23°C, 24시간) | 5,000 PSI 이상 (AMS-DTL-23053) |
| 내곰팡이성 (Fungus Resistance) | Pass (AMS-DTL-23053) |
| 진공 가스 방출 - CVCM | 0.03% 이하 (ASTM E595) |
| 진공 가스 방출 - TML | 0.11% 이하 (ASTM E595) |
| 할로겐 프리 (Halogen Free) | 아니오 (No) |
| 무연 (Lead Free) | 예 (Yes) |
4. 규격 및 안전 인증 (Compliances)
| UL | UL Standard 224, 150°C / 600 VRMS, VW-1 |
|---|---|
| 군/항공 규격 | AMS-DTL-23053/8 |
| 환경 | RoHS2 (EU 2011/65/EU), REACH, California Proposition 65 |
Q1. 수축 작업 온도는 어떻게 되나요?
A. 완전 수축 온도는 175°C 입니다.
공식 사양 기준 사용 온도 범위는 -55°C ~ +175°C 이며, 300°C에서 4시간 열충격 시험과 -55°C 저온 굴곡 시험에서 균열이 발생하지 않습니다.
Q2. 수축 전후 치수는 어떻게 되나요?
A. 공급 내경 0.250 in(6.35 mm), 수축 후 최대 내경 0.125 in(3.18 mm) 입니다.
수축비는 약 2:1 이고, 수축 후 벽 두께는 공칭 0.012 in(0.30 mm) 입니다. 가열 시 길이 변화는 ±10% 이내입니다.
Q3. 판매 단위와 표준 포장은 어떻게 되나요?
A. 본 상품의 판매 단위는 4FT(1.22m) 조각 25개 1팩입니다.
주문 품번 F3501/4 CL103 기준이며, 공식 사양서에 기재된 표준 포장은 25X4 FT, 12X6 IN 입니다. 실제 공급 형태는 주문 시 확인해 주시기 바랍니다.
| 품명 | AlphaWire FIT-350-1/4 알파와이어 한국총판 케이블맵(주) ( BELDEN 한국총판 케이블툴(주) ) |
|---|---|
| 모델명 | Alpha Wire FIT-350-1/4, Clear. AMS-DTL-23053/8, UL 224 150℃ 600V VW-1, 2:1 Shrink Ratio, PVDF |
| 법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | AlphaWire FIT-350-1/4, AMS-DTL-23053/8 알파와이어 www.CableMap.kr |
| 제조국 또는 원산지 | 알파와이어 AlphaWire KOREA www.CableMap.kr |
| 제조자 | AlphaWire 알파와이어 한국총판 케이블맵㈜ www.CableTool.net |
| A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 알파와이어 AlphaWire 한국총판 케이블맵㈜ T.02-744-0700 www.CableMap.co.kr |
